カテゴリー: 環境整備

Orivision ZY-UCH401(?)でのアーケード基板キャプチャ

投稿者作成者: MDBBSの残党
投稿日 2023年3月23日
Orivision ZY-UCH401(?)でのアーケード基板キャプチャへのコメントはまだありません

秋葉原の基板屋であるKVC lab.からお借りしたキャプチャユニット “Orivision ZY-UCH401(?)” で手持ち機器を使ったアーケード基板キャプチャを試したメモを残しておく。

まずは手持ち基板をキャプチャしたサンプル動画で映像・音声の品質を推し量って欲しい。

Orivision ZY-UCH401(?) テスト動画横画面アーケード基板編

Orivision ZY-UCH401(?) テスト動画縦画面アーケード基板編

製品仕様の詳細はOrivision公式サイトを見てもらうとして、一言で書き表すと「PCにUSB接続する外付けタイプのキャプチャユニット」であり、キャプチャするのに別途PCが必要である。OSはWindowsだけでなく、MacやLinuxにも対応している。

まず、基板キャプチャ用途でのこの製品のメリットを記載していく。

1080p 60fpsキャプチャが可能
OBSで使える
セットアップが簡単(ドライバなどのダウンロードは不要)

デメリットもざっくりと。

スルーアウトできない
~~HDMI入力端子がない~~ (HDMI to DVI変換で音声付キャプチャができたのでデメリットではなくなった)

スルーアウトはできないが、後述するように分配すればいいだけなので心配しなくていいと思う。

なお、リテール品だとコンポーネント・ビデオ入力用のブレークアウトケーブルとヘッドセット用4極プラグも付属するが、映像はHDMI to DVI変換コネクタがあれば十分だろうし、ヘッドセット用4極プラグは必須ではないし安価に購入できるので問題にはならないだろう。

2023-03-20時点で販売価格は決まっていないので正確なことはいえないが、Amazonで6,000円未満の価格帯の同種製品は1080p 30fpsしかキャプチャできないし、それらよりははっきり良い製品にしては安価に買える価格設定になる見込み。

タグ ZY-UCH401

環境整備

動画キャプチャ用途でのOBS Studioの使用例

各種キャプチャユニット/ボードを使用してゲームのプレイ動画をキャプチャする際のキャプチャソフトとしてOBS Studioを使うための最低限の手順を説明しておく。

なお、当記事には本当に最低限のことしか記載しない。定番ソフトなので詳細は解説サイトや解説動画がいくらでもあるので自分で調べて欲しい。配信したい場合の追加設定なども当記事には記述しない。

あと、この記事はもともとキャプチャユニット “ZY-UCH401” の使用例の記事の一環で作られているので、一部同機器のみでしか意味のない説明も入っている。他の機器を使用しているときは読み飛ばして欲しい。

1.OBS Studioのインストール

OBS Studio公式サイトからインストーラーをダウンロードし、任意のフォルダにインストールする。

タグ ZY-UCH401

環境整備

DExx-vd_isl firmware v0.64 Released

投稿者作成者: MDBBSの残党
投稿日 2023年2月21日

DE10-Nanoと組み合わせるとOSSC Pro Liteとして使える “DExx-vd_isl” のファームウェアが2023-02-21(JST)にv0.64に上がったのでメモしておく。

更新内容は VGPのOSSC Forumの該当トピック参照で。

とりあえず適用してある。

DExx-vd_isl firmware v0.62 Released

DExx-vd_islでのOSSC Pro先行体験

タグ OSSC Pro, DExx-vd_isl

環境整備

MP12-IONA-SB で作るJVS/JVS Dashコントローラ

投稿者作成者: MDBBSの残党
投稿日 2023年2月13日

Mellow PCBさまの新作基板 “MP12-IONA-SB” を1月21日にKVC lab.で購入したので、せっかくなのでJVS/JVS Dash対応コントローラを組み立ててみた。

完成図はこんな感じ。何を使ったかなどの詳細は追って書く。

タグ JVS, MP12-IONA-SB, JVS Dash

環境整備

openFPGA(Analogue Pocket)版 NEOGEO Core 0.8.0

投稿者作成者: MDBBSの残党
投稿日 2023年1月14日

2023年1月14日(JST)に公開された openFPGA版 NEOGEO Core v0.8.0 のテストをしたので備忘のためにメモを残しておく。

変更内容はChangelog参照で、v0.7.5から機能追加もされているし、細かいところも色々変わっている。

v0.7.5からv0.8.0になって物理構成が変わったところは公式を読めばわかるように Universe BIOS v4.0を使うようになったことくらい。物理ファイル名は公式に書いてあるとおりにする必要がある(※)。

※ いままでNEOGEO Coreを入れてなかった人はv0.7.5の記事を見るかマニュアルを見ればいいだろう。あとUni-BIOS v4.0以外のBIOSを使う方法もマニュアルに書かれているのでお好みで

あと、Saveの最大サイズが変わったので以前作ったものがあったら削除した方がよい。

BIOSメニューの入り方はuni-bios v1.0と同じでBIOS起動画面が出ているときにABCボタン同時押しで。自分はJAPANのMVS(ARCADE)にしたが、ここはお好みで。

タグ Analogue, openFPGA

環境整備

Analogue Pocket Firmware v1.1-beta-7 released

投稿者作成者: MDBBSの残党
投稿日 2023年1月14日

Analogue Pocket のFirmware v1.1-beta-7が2023年1月14日(JST)にリリースされている。今回はDockの更新も入っているので合わせて更新しておいた。

更新内容は公式のPocket のchangelogを参照して欲しい。Libraryの追加など。

タグ Analogue

環境整備

シェル付きPower Base Mini / Power Base Mini FMが届いた

投稿者作成者: MDBBSの残党
投稿日 2023年1月5日

2021年4月に注文した再販版 PowerBase Mini / Power Base Mini FMがとうとう届いた。

以前db Electronicsが裸基板で販売していたPowerBase Mini FMは持っているのだが、シェル付きが欲しかったのと、PSG固定版も欲しかったのとで注文していた。

手持ちSMSソフトを以下メガドライブ/GENESIS本体で動作を確認した。なぜ複数の本体で調べたかというとメイン機で動かないソフトがあったからだ。

MD1(VA5)
MD2(VA0)
GENESIS 1(VA3)
GENESIS 2 (VA1)
MULTI-MEGA
CDX
PAL MD2 (VA1)

手持ちだと現在メインで使っているメガドライブ2(VA0)でのみPowerBase Mini(非FM)だと以下3本ほど起動しないという違いが出た。これは、メインで使っているTriple Bypass組み込み済みMD2(VA0)でも、Mod未導入なMD2(VA0)でも同じだった。

Power Strike – 激しく同期がずれる
Fantasy Zone II – 起動画面がでてこない
Wonder Boy in Monster Land – 起動画面がでてこない

ただ、これは自分のところに届いた品固有の問題の可能性も十分にあるので騒ぐつもりもなく。PowerBase Mini FMの方では問題なく動くし、他のメガドライブ本体では非FMでも問題なく動くからだ。今回の再販でわざわざ非FMの方を頼むような人がMD2本体しか持ってないということもまぁないだろうとも思うのでピンポイントに困ることもないんじゃないかなと。

なお、Wonder Boy in Monster Landは本体が海外リージョンだと起動はしても主人公が左右にぶるぶる震える状態になるため、ゲームの進行はできない。今回は起動したらOKということにしているので注意して欲しい。なお、本体がGENESISでもJPリージョンにするMod入れてれば進行できるのは余談かもだけど一応。

この製品は2022年夏に出荷された初期ロットの品質が低かったため二次出荷が遅れたという経緯があるのだが、db Electronicsの旧版や純正メガアダプタとの比較はまだしていない。そのうち気が向いたらで。

[2023-01-09追記]
お試しプレイをせっかくなので動画サイトに上げておく。

再販版Power Base Mini FM + MD2

動画に上げる前にdb Electronicsから裸基板で売られていた旧版とあれこれ比較していたが、旧版よりホワイトノイズがやや大きめだという結論。ただ、SMS実機よりはずっと静かだし気にするほどでもないかなと。

一応参考までにかつて旧版で録った動画。

旧版Power Base Mini FM + Genesis1

マスターシステム実機で録った動画も。

マスターシステム実機

タグメガドライブ, マスターシステム

環境整備

9.7インチ液晶モニタ(15kHz/24kHz/31kHz対応)

投稿者作成者: MDBBSの残党
投稿日 2022年12月31日

このところTwitterのレトロゲーミング/クラシックゲーミング界隈でぷち話題になっている15kHz/24kHz/31kHz対応の9.7インチ液晶モニタについてメモを残しておく。

9.7インチモニタにメガドライブ + XMD-3 + AD-D15NEK で15kHz接続の図

まず、どんなものかをざっくり説明すると4:3のIPS液晶、入力端子はHDMIだけでなくミニD-sub 15ピンもあり、HDMI入力時は2048×1536 pixelまで、ミニD-sub 15ピン入力時は1920×1200 pixelまで対応している。

水平同期周波数 15kHzに対応しているため、癖のない周波数のアーケード基板やメガドライブやサターンなどの世代の家庭用ゲーム機のRGB映像をアップスキャンなしで映すことができるのが強み。31kHz対応はドリームキャスト VGA対応ソフトやNAOMI/アトミスウェイブのときに役に立つことだろう。

なお、メーカーは不明だし、型番もなかったりするのでこういう記事にしづらい面があったりする。KVC lab.だと社内型番として ”KCL-97DHS” と採番しているが、これはあくまでKVC lab.内の型番であり、他では使えないので注意したい。

HDMI出力端子がない古めのゲーム機の接続方法はいろいろあるが、大きく分けると下記2通りとなる。

アップスキャンせずにミニD-sub 15ピンを利用する
アップスキャンコンバーター経由でHDMI入力する

まずはこのモニタの強みを一番活かせる1番の方法について。

メガドライブやサターンなどの家庭用ゲーム機や多くのコントロールボックスのアナログRGB出力はJP21/SCART RGBで提供されているのでミニD-sub 15ピンに変換する必要があるが、対応している機器類がいくつかあるので、自分が使っているものや他の人により実績あるものを紹介しておく。

マイコンソフト XSYNC-1
AxunWorks RGB2MOD
マイコンソフト SELECTY 21 + サンワサプライ AD-D15NEK

RGB2MODというのはこんなの。下記の写真だと音声は別ルートで繋いでいるが、RGB2MODからの音声出力もできる。

環境整備

RetroTINK-5X Pro Fw.Ver.3.0 Released

投稿者作成者: MDBBSの残党
投稿日 2022年12月24日

RetroTINK-5X ProのFirmware Ver.3.0が2022年12月24日(JST)にリリースされたのでさっそく導入してみた。

9月27日(JST)にリリースされたFw.2.77からの主な変更点はChangelogを見ればよいが盛りだくさんな中、自分的に気になったものだけ紹介しておく。

1.RT4Kの bufferモードを移植して全ての解像度のラグを最小にした

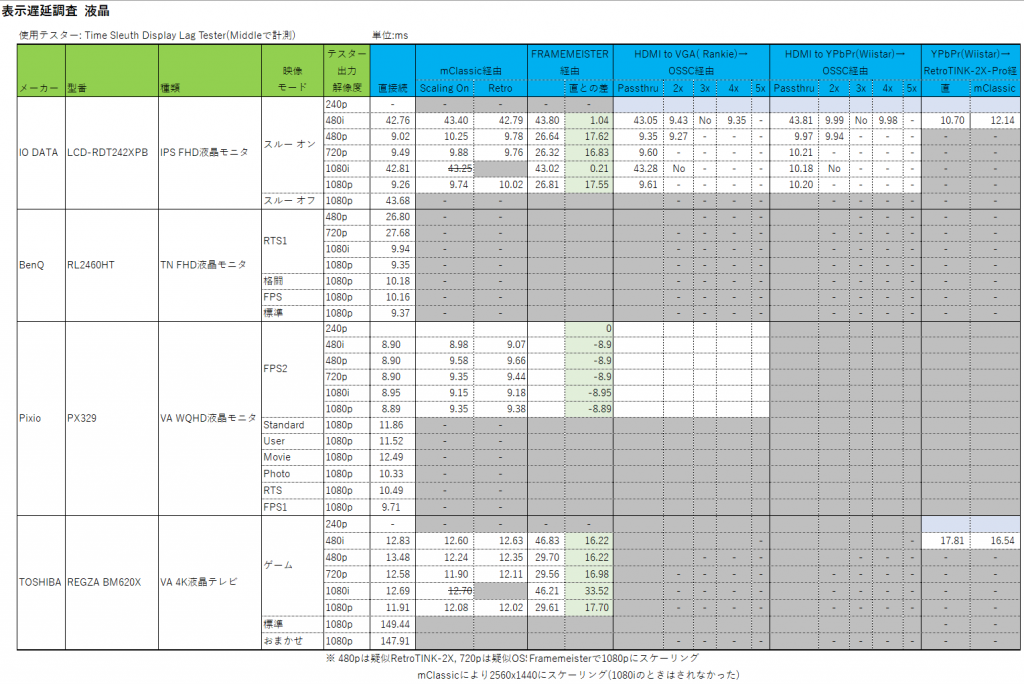

これについてはどのくらいなのか1080p(Fill/Over/Under)と2560x1440pの4モードについてメインモニタLCD-GCQ321HXDBでディスプレイ・ラグ・テスターを使って測り直してみたがFw.2.77のときから1.27-2.57ms程度減っていた。一番多くの人に使われるであろう1080p(Fill)で2.57ms減った意味は大きいと思う。

以下TweetのようにFw.2.77での1080p(Min-Lag)までは届いていないのでそこにこだわる人はFw.2.77止めかOSSC Pro Liteを使うかなりの方がいいかと。これについての私見は以下。

RetroTINK-5X Pro Fw.2.98(beta)のラグを測るついでにDExx-vd-isl(OSSC Pro Lite) Fw.0.62 の方もラグを測っておいた。Pure LMの方がそりゃラグが少ないんだけど、16:9のモニタだとけっきょくモニタ側のラグも入るのでそこのアドバンテージがあるAdaptive LMもとても優秀で現時点でRT5X-Proより低ラグ pic.twitter.com/azjWClkc6O
— MDBBSの残党 (@MDBBSRemnants) November 22, 2022

2.ステータスにbuffer lagが表示されるようになった

3.プロファイルに名前を付けられるようになった

これはプロファイルが追加されたFw.2.39からの念願がやっとかなった感。保存後のリネームも可能なのが良い。

自分の場合、1番に共通設定(Generic 4:3, Triple Buffer, SDTV LPF Medium)を入れてStartupはこれを指定、2-6番はセガハード用の設定にしている。他機種はこのあとに設定する予定。

4.ダウンスケール対応(240pの復活と 480i追加)

Output Resolutionに240pが復活した上で480iが追加された。この対応を入れるため 1080p(Min-Lag) と4Kは削除された。

[2022-12-25追記]
この記事を書いたあと、MikeからのTwitterでの公式アナウンスもあった。

RT5X Firmware Version 3.0 released!!

Main Highlights:

1. Profile naming
2. 240p/480i downscaling/conversion/passthroughhttps://t.co/YxYOIjwKfA pic.twitter.com/368ScW2aL3
— Mike Chi (@retrotink2) December 24, 2022
